产品概述

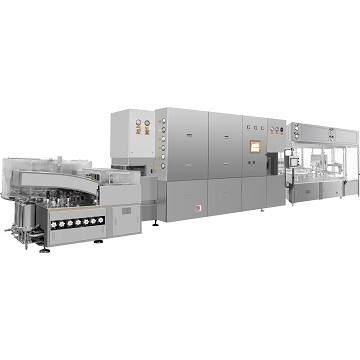

FZLD型西林瓶粉针洗烘分装轧盖贴标联动线 由QCL系列立式超声波洗瓶机，ASMR隧道式热风循环灭菌烘箱。KFJ系列数控螺杆粉剂灌装机，KGL轧盖机，TLJ标贴机组成，也可单机使用。适合于7-25ml规格的西林瓶水针的生产。能完成喷淋注水、超声波粗洗、瓶外壁水冲洗、瓶内壁连续二次循环水冲洗、一次吹气、一次新鲜水冲洗、连续二次吹气、瓶外壁吹气、预热、烘干灭菌去热原、冷却、分装、加塞、轧盖、贴标等二十多道工序。
性能特点
◆洗瓶机采用机械手夹瓶，适用多种规格的西林瓶；
◆洗瓶采用水气喷针往复跟踪插入方式，清洗效果好，节约能源。并设有针架防抖动装置，提高喷针插入瓶子的准确度，减少断针现象发生；
◆洗瓶整个水气管路、喷针完全独立分开，避免了交叉污染，符合GMP规范要求；
◆洗瓶机进瓶螺杆前加装缓冲块，有保护螺杆，减少碎瓶作用；
◆洗瓶机出瓶采用整体进口同步带，连接拨瓶块输送西林瓶，运行稳定可靠；
◆烘箱采用热风循环加热，温度均匀，节能；
◆烘箱设有防突然断电保护功能。运行安全；
◆烘箱可配循环水冷装置，不损耗房间风量，减少房间的压差不平衡的风险降温效果好；
◆烘箱可配压差自动平衡调节系统减少房间和烘箱的压差不平衡造成的高温段偏移，灌装间洗烘间温度升高等一系列的问题；
◆烘箱设有DOP检测接口(包括风压、风速、尘埃粒子检测口)；
◆烘箱冷却段可带灭菌功能(FDA特选)；
◆烘箱网带可带超声波及CIP在线清洗系统；
◆烘箱内腔室可进行全方位、多角度高压水冲洗；
◆分装机采用国际进的设计理念，具有高速度，而且分瓶准确，更换规格件方便；
◆分装机采用交流伺服电机驱动分装螺杆旋转，装量精确；
◆分装机采用装量的调整直接在触摸屏上实现；
◆分装机可选配百级循环式层流罩；
◆分装机无瓶停止分装，无瓶不加塞功能。
整线采用PLC总控制、变频器、触摸屏控制技术，运行稳定可靠。触摸屏可显示各单机的运行状态，各控制点的水压、气压、风压、温等显示，各开关状态和故障显示，故障自我诊断和故障分析及排除方法。使整个生产过程达到自动化控制，联线具有自控平衡装置，保证生产均衡可靠。
根据客户的需要，还可供选配：
◆西门子、施耐德、三菱、台达等品牌控制系统；
◆水、气压力、水温及超声波强度、尘埃粒子、风速在线检测、报警、记录、打印系统；
◆ORABS、CRABS、无菌隔离器系统。
技术参数
| 型号 | 生产能力 | 洗瓶合格率 | 洗瓶破损率 | 灭菌温度 | 分装误差 | 加塞合格率 | 空气层流洁净度 | 真空抽速 | 电容量 | 电源 | 总电量 | 外形尺寸 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 7-25ML国标西林瓶 7-25ML GBvial | 300瓶pcs/分min ～600瓶pcs/分min | ≥99% | ≤0.1% | 300℃-350℃ | ≤±3%(0.1-10h) | ≥99% | 100级100c | 25m3/H(外配)100cbm/H ～50m3/H(外配)100cbm/H | 96kw～235.5kw | 380v,50HZ | 约 8200KG | 约 2000×1750×2370mm |
