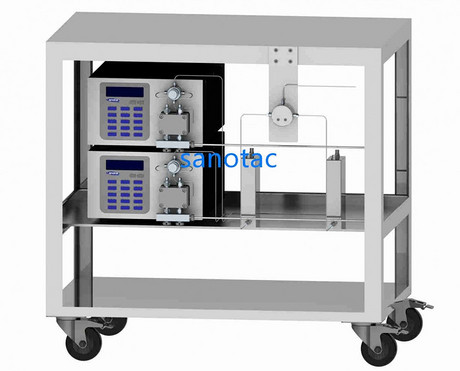

三为科学NX-100脂质体纳米粒制备系统(LNP）是一种基于射流混合器为基础的新型mRNA**和mRNA药物递送系统，用于RNAi、RNAa、mRNA、反义mRNA、靶向mRNA小分子、SiRNA、ASO、RNA**、环状RNA（circRNA）等核酸药物的脂质体纳米颗粒的制备。脂质体纳米粒制备系统(LNP）包含两台高压输液泵、两个流量计、阀组和一个混合器。高压输液泵使脂质溶液及RNA等药物活性成分溶液形成两股射流，在射流混合器腔体中进行对冲，利用流体力学使其充分混合，形成包裹药物活性成分的纳米脂质体颗粒。制备装置可按用户端实际需要添加在线监控模块、应用模块。通过NanoFlu纳米制备流体工作站，用户可查看、控制制备装置上的各模块。制备装置亦预留了多种通信接口，便于用户进行SCADA、DCS、PLC等控制系统的集成和组态应用。
脂质体纳米粒制备系统(LNP）系列产品包含：NX-50，NX-100，NX-200，NX-300，NX-600，NX-1000，对应的系统输液泵的流量分别为：50ml、100ml、200ml、300ml、600ml、1000ml。
| 单元构成 | 模块数量 | 备注 |
| 高压输液泵 | 2 | 一路输送含脂质的液体，另一路输送含mRNA的液体 |
| 流量计 | 2 | 监控输液泵的正常工作，异常反馈 |
| 碰撞射流混合器 | 1 | 用于中高压及较大通量的场景 |
| 或 混合芯片 | 1 | 用于低压及较小通量的场景 |
| 阀组 | 1 | 切换混合液的出口管路 |
| 控制软件 | 1 | 查看、控制制备装置上的所有模块 |
| 稀释泵 | 可选 | 混合前后的在线稀释 |
| 粒度仪等 | 可选 | 其他在线监控模块及应用模块 |
NanoFlu 纳米制备流体工作站
制备装置配套流体控制软件
软件简介
NanoFlu纳米制备流体工作站用于控制纳米脂质体制备装置的各模块，进行程序化的流体输送。软件支持以恒定、线性、梯度等形式进行流量变化的控制；实时采集压力数据、绘制压力流量曲线，便于实时查看输送状态与输送进度；以图表形式保存、导出压力流量数据，便于实验数据的记录、分析；支持客户端自定义流量校准，支持用户校准特定工况下的特定流量，以满足不同工况下的使用；兼容外接流量计、粒度仪等在线监控模块与应用模块；软件含权限管理、电子记录、电子签名、审计追踪等功能，便于审核管理。
流量图例
按照函数曲线运行 按照梯度程序运行
软件功能
| 产品名称 | NanoFlu 标准版 | NanoFlu多机版 |
| 泵控制数 | 1-4 | ＞4 |
| 流量控制 | 恒定、线性、梯度 | |
| 流速单位 | 体积（ml/min）、重量（g/min） | |
| 压力设定 | 保护压设定、零点值修正 | |
| 读数显示 | 压力曲线实时显示、流量运行进度显示 | |
| 数据记录 | 流量压力数据记录、数据图表形式导出 | |
| 方法保存 | 方法保存与调用 | |
| 维护功能 | 自定义流量校准 | |
| 审核管理 | 权限管理、电子记录、电子签名、审计追踪 | |
| 拓展功能 | 可添加在线监控模块与应用模块 | |
316L不锈钢高压输液泵
制备装置配套输液泵
产品简介
三为科学高压输液泵，作为纳米脂质体制备装置的配套输液泵，为mRNA**研发、mRNA药物研发提供稳定的高压动力源。该配套泵集成了公司多年流体设备的技术积累与应用经验，具有流速精准、工作稳定、耐腐蚀、低脉冲等特点，在通信方面更是胜人一筹：
客户控制系统实际案例包括：
技术选型
| 常用型号 | N100 | N200 | N1000 |
| 流量范围 | 0.01-100.00 ml/min | 0.01-200.00 ml/min | 0.1-1000.0 ml/min |
| 流量增量 | 0.01ml/min | 0.01ml/min | 0.1ml/min |
| 流量准确度 | ≤±0.5% | ||
| 流量重复性 | ≤0.1% | ≤0.1% | ≤0.5% |
| 压力范围 | ≤20MPa | ≤10MPa | ≤10MPa |
| 压力脉动 | ≤0.1MPa | ≤0.1MPa | ≤0.5MPa |
| 泵头材料 | 316L不锈钢 | ||
| 流路材料 | 316L不锈钢、红宝石、PTFE、陶瓷 | ||
| 通信协议 | 标配Modbus RUT 协议 | ||
| 通信接口 | 标配USB、RS232、RS485接口 | ||
