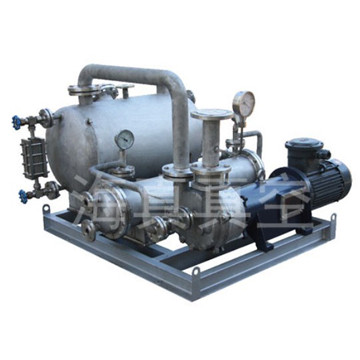

概 括 水（液）环式真空泵闭路循环系统作为成套设备，将水（液）环式真空泵、气液分离器、换热器、机架、内部管线等附件有机结合，以被抽溶剂为液环真空泵的工作液，实现抽真空的目的。 •原 理 被抽气体从吸气口进入液环真空泵，经液环真空泵压缩后与部分工作液一起进入气水分离器内分离，气体从排气口排出，工作液经换热器被液环泵吸入进行循环使用。（图1）
图1 水（液）环真空泵闭路循环系统基本流程图 系统在工作时会产生热量，包括：吸入气体的热量；吸入气体在压缩过程中释放的热量；真空泵的无效功率，闭路循环的结构会影响热量的释放。换热器的主要作用是通过冷却水冷却工作液，使工作液温度保持在合理的范围内。 •优 点 1.成套设备，安装方便，可大大缩短用户的安装周期。 2.工作液可采用水或各种化工溶剂循环使用，减小了化工行业对环境的污染。 3.如采用所抽介质作为工作液时，可回收所抽除的介质。 4.系统可根据客户需求进行设计，属非标产品。 |
