产品概述

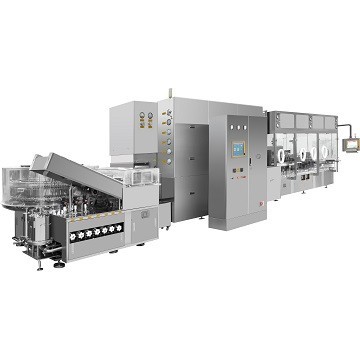

ALXI-Ⅲ型安瓿洗烘灌封联动线由QCL系列立式超声波洗瓶机，ASMR隧道式热风循环灭菌烘箱，AGF系列立式灌装封机组成，也可单机使用。适用于1-20ml规格的安瓿水针的生产，能完成喷淋注水、超声波粗洗、瓶外壁水冲洗、瓶内壁连续二次循环水冲洗、一次吹气、一次新鲜水冲洗、连续二次吹气、瓶外壁吹气、预热、烘干灭菌去热原。冷却、前充气、灌装、后充气、预热、封口等二十多道工序。该联动线是我公司经过多年的努力，在消化吸收国外技术的基础上，融合自有专利技术研发而成的新型生产线。
性能特点
◆洗瓶机采用机械手夹瓶。适用1-20ml规格安瓿；
◆洗瓶采用水气喷针往复跟踪插入方式，清洗效果好，节约能源。并设有针架防抖动装置，提高喷针插入瓶子的准确度，减少断针现象发生；
◆洗瓶整个水气管路、喷针完全独立分开，避免了交叉污染，符合GMP规范要求；
◆洗瓶机出瓶螺杆前加装缓冲块，有保护螺杆，减少碎瓶作用；
◆洗瓶机出瓶采用整体进口同步带，连接拨瓶块输送安瓿，运行稳定可靠；
◆烘箱采用热风循环加热，温度均匀，节能；
◆烘箱设有防突然断电保护功能，运行安全；
◆烘箱可配循环水冷装置，不损耗房间风量，减少房间的压差不平衡的风险，降温效果好；
◆烘箱可配压差自动平衡调节系统，减少房间和烘箱的压差不平衡造成的高温段偏移，灌装间洗烘间温度升高等一系列的问题；
◆烘箱设有DOP检测接口(包括风压，风速，尘埃粒子检测口)；
◆烘箱冷却段可带灭菌功能(FDA特选)；
◆烘箱网带可带超声波及CIP在线清洗系统；
◆烘箱内腔可进行全方位、多角度高压水冲洗；
◆立式灌封机进瓶用匀速拨轮代替扇形拨块，减少破瓶率；
◆灌封机采用进口同步带转瓶齿轮箱代替老式转瓶箱，磨损小，运行可靠；
◆灌封机配针头架，钳架自动锁定装置；
◆灌封机可选配陶瓷泵、不锈钢泵、蠕动泵；
◆灌封机的灌装形式可选配伺服灌装系统。
整线采用PLC总控制、变频器、触摸屏控制技术，运行稳定可靠。触摸屏可显示各单机的运行动态，各控制点的水压、气压、风压、温度等显示。各开
关状态和故障显示，故障自我诊断和故障分析及排除方法，使整个生产过程达到自动化控制，联线具有三机自控平衡装置，保证生产均衡可靠。
根据客户的需要，还可供选配：
◆西门子、施耐德、三菱、台达等品牌控制系统；
◆水、气压力、水温及超声波强度、尘埃粒子、风速在线检测、报警、记录、打印系统；
◆ORABS、CRABS、无菌隔离器系统。
技术参数
| 产品型号 | QCL100+ASMR620+AGF8/1-20 | QCL100+ASMR620+AGF10/1-20 | QCL100+ASMR620+AGF12/1-10 | QCL100+ASMR620+AGFD12/1-20 | QCL100+ASMR620+AGF16/1-5 |
|---|---|---|---|---|---|
| 适用规格(ml) | 1-20ml (国际安瓿) | 1-20ml (国际安瓿) | 1-10ml (国际安瓿) | 1-20ml (国际安瓿) | 1-5ml (国际安瓿) |
| 生产能力(pcs/h) | 1-2ml: 22,000 5ml: 16,000 10ml: 11,000 20ml: 6,000 |
1-2ml: 24,000 5ml: 18000 10ml: 15,000 20ml: 8,000 |
1-2ml: 28,000-30,000 5ml: 20,000 |
1-2ml: 12,000-30,000 | 1-5ml: 38,000-40,000 |
| 澄明度(%) | > 99 | > 99 | > 99 | > 99 | > 99 |
| 灌封合格率(%) | ≥ 99(标准溶液) | ≥ 99(标准溶液) | ≥ 99(标准溶液) | ≥ 99(标准溶液) | ≥ 99(标准溶液) |
| 灌装精度(%) | ≤ ±2.5 | ≤ ±2.5 | ≤ ±2.5 | ≤ ±2.5 | ≤ ±2.5 |
| 新鲜水耗量及压强 | 耗量:0.4-1.0cbm/h 压强: 0.2mpa |
耗量:0.4-1.0cbm/h 压强: 0.2mpa |
耗量:0.4-1.0cbm/h 压强: 0.2mpa |
耗量:0.4-1.0cbm/h 压强: 0.2mpa |
耗量:0.4-1.0cbm/h 压强: 0.2mpa |
| 净化压缩空气耗量及压强 | 耗量:30-75cbm/h 压强: 0.15mpa |
耗量:30-75cbm/h 压强: 0.15mpa |
耗量:30-75cbm/h 压强: 0.15mpa |
耗量:30-75cbm/h 压强: 0.15mpa |
耗量:30-75cbm/h 压强: 0.15mpa |
| 灭菌温度(°C) | 300-350 | 300-350 | 300-350 | 300-350 | 300-350 |
| 设计排风量(m3/h) | 4100 | 4100 | 4100 | 4100 | 4100 |
| 燃气耗量及压强 | 耗量: 1.5-2.5cbm/h 压强: 0.2-0.3mpa |
耗量: 1.5-2.5cbm/h 压强: 0.2-0.3mpa |
耗量: 1.5-2.5cbm/h 压强: 0.2-0.3mpa |
耗量: 1.5-2.5cbm/h 压强: 0.2-0.3mpa |
耗量: 1.5-2.5cbm/h 压强: 0.2-0.3mpa |
| 氧气耗量及压强 | 耗量: 1.2-1.5cbm/h 压强: 0.2-0.3mpa |
耗量: 1.2-1.5cbm/h 压强: 0.2-0.3mpa |
耗量: 1.2-1.5cbm/h 压强: 0.2-0.3mpa |
耗量: 1.2-1.5cbm/h 压强: 0.2-0.3mpa |
耗量: 1.2-1.5cbm/h 压强: 0.2-0.3mpa |
| 外形尺寸(LxWxH) (mm) | 9940 × 2003 × 2445 | 10100 × 2260 × 2455 | 10100 × 2260 × 2455 | 10100 × 2260 × 2455 | 10600 × 2260 × 2455 |
| 重量(kg) | 7500 | 7500 | 7500 | 7500 | 7500 |
| 电容量 | 380V50hz, 71kw | 380V50hz, 71kw | 380V50hz, 71kw | 380V50hz, 71kw | 380V50hz, 71kw |
