产品概述

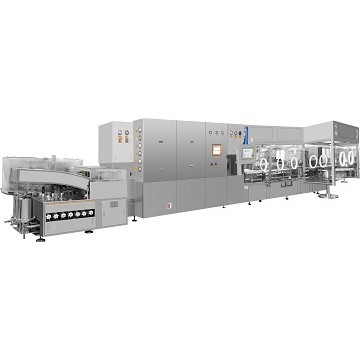

ALXD安瓿西林瓶通用洗烘灌联动线由QCL系列立式超声波洗瓶机，ASMR 隧道式热风循环灭菌烘箱，KAGF 系列安瓿瓶西林瓶混用灌装机组成，也可单机使用。适用于1-20ml规格安瓿水针和2-25ml西林瓶针剂的生产。能完成喷淋注水、超声波粗洗、瓶外壁水冲洗、瓶内壁连续二次循环水冲洗、一次吹气、一次新鲜水冲洗、连续二次吹气、瓶外壁吹气、预热、烘干灭菌去热原、冷却、前充气、灌装、后充气、封口、加塞等二十多道工序。该联动线是我公司根据我国水针行业的国情。经过多年研究而开发成功的能满足GMP生产要求的高速水针生产线，具有生产速度快，成品率高，操作维护方便，运行费用低等优点。该机采用 PLC 系统，对整个生产过程达到自动化控制。
性能特点
◆洗瓶机采用机械手夹瓶，适用于1-20ml规格安瓿和2-25ml西林瓶；
◆洗瓶采用水气喷针往复跟踪插入方式，清洗效果好，节约能源。并设有针架防抖动装置，提高喷针插入瓶子的准确度，减少断针现象发生；
◆洗瓶整个水气管路、喷针完全独立分开，避免了交叉污染，符合GMP规范要求；
◆洗瓶机喷针导口采用进口陶瓷套，不磨损;
◆洗瓶机出瓶采用整体进口同步带，连接拨瓶块输送安瓿，运行稳定可靠；
◆烘箱采用热风循环加热，温度均匀，节能；
◆烘箱设有防停电高温段高效自燃功能，运行安全；
◆烘箱可配循环水冷装置，减少洁净厂房风压不稳定及可调风的用量；
◆烘箱配置进口压差仪，变频器控制等，系统灵敏，性能稳定；
◆烘箱设有风压自动平衡系统，防止高温段气流漂移；
◆联线具有三机自控联动装置，保证生产均衡可靠；
◆灌封机可以灌装安瓿又可以适用西林瓶的灌装加塞或半加塞；
◆灌装机充足的充气工位，确保一次充气，前后充氮及灌药加塞或半加塞；
◆灌装机具有无瓶止灌，无瓶不加塞功能；
◆灌封机可配套百级层流罩，用户也可自配。
根据客户的需要，还可供选配：
◆西门子、施耐德、三菱、台达等品牌控制系统；
◆水、气压力、水温及超声波强度、尘埃粒子、风速在线检测、报警、记录、打印系统；
◆ORABS、CRABS、无菌隔离器系统。
技术参数
| 产品型号 | QCL180+ASMR620/48+KAGF8 | QCL180+ASMR620/48+KAGF10 |
|---|---|---|
| 适用规格(ml) | 西林瓶: 2-25 安瓿瓶：1-20 |
西林瓶: 2-10 安瓿瓶：1-20 |
| 生产能力(pcs/h) | 西林瓶：6,000-18,000 安瓿瓶：6,000-23,000 |
西林瓶：8,000-20,000 安瓿瓶：8,000-28,000 |
| 澄明度(%) | > 99 | > 99 |
| 封口（加塞）合格率(%) | ≥ 99(标准溶液) | ≥ 99(标准溶液) |
| 灌装精度(%) | ≤ ±2.5 | ≤ ±2.5 |
| 新鲜水耗量及压强 | 耗量:0.4-1.0cbm/h 压强: 0.2-0.3mpa |
耗量:0.4-1.0cbm/h 压强: 0.2-0.3mpa |
| 净化压缩空气耗量及压强 | 耗量:30-75cbm/h 压强: 0.25-0.35mpa |
耗量:30-75cbm/h 压强: 0.25-0.35mpa |
| 灭菌温度(°C) | 300-350 | 300-350 |
| 排风量(m3/h) | 西林瓶：500 安瓿瓶：900 |
西林瓶：500 安瓿瓶：900 |
| 空气洁净度(Class) | 100 | 100 |
| 燃气耗量及压强 | 耗量: 1.5-2.5cbm/h 压强: 0.2-0.3mpa |
耗量: 1.5-2.5cbm/h 压强: 0.2-0.3mpa |
| 氧气耗量及压强 | 耗量: 1.2-1.5cbm/h 压强: 0.2-0.3mpa |
耗量: 1.2-1.5cbm/h 压强: 0.2-0.3mpa |
| 真空抽速(m3/h) | 20 | 20 |
| 外形尺寸(LxWxH) (mm) | 100 | 100 |
| 重量(kg) | 7500 | 7500 |
| 电容量 | 380V50hz, 71kw | 380V50hz, 71kw |
