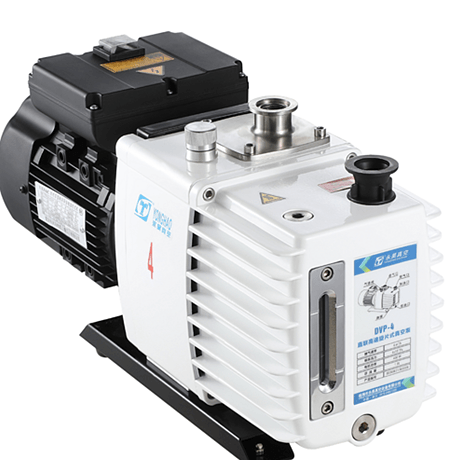

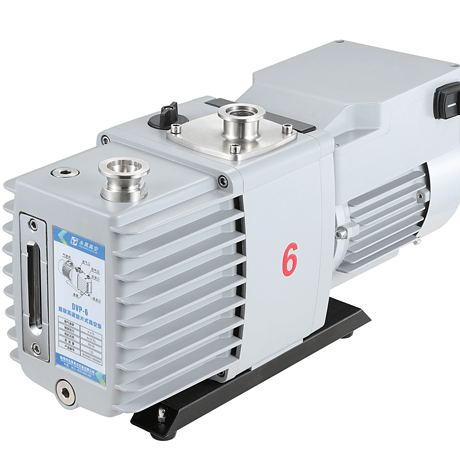

DVP系列高速直联旋片式真空泵
DVP系列泵是为高转速直联旋片式真空泵，以零件少、高可靠性、低噪音和极高极限真空度的稳定性为设计定位，通过采用世界先进的整体式泵体结构，强制油泵润滑控制系统，全方位的排气系统，配制特殊气镇阀作用来达到真空泵在不同的使用条件下保持良好的可靠性能。可用于真空干燥、冷冻干燥、真空脱气、真空包装、真空吸附、真空成型、镀膜、食品包装、印刷、溅射、真空铸造、冰箱、空调流水线和实验室等真空作业及配套使用。
特点
极高的极限真空度；
具有独特的排气装置；
设计特殊的气镇阀，加速抽除蒸汽而不致污染油质；
完善的内置进气口止回阀系统，在停止工作时保护真空系统和免受油的污染；
恒定的压力油循环供油系统保护；
零部件数量少，便于维修和保养。
二、技术参数
| 参数型号 | DVP-4 | DVP-6 | DVP-12 | DVP-24 | DVP-36 | DVP-48 | DVP-60 | DVP-90 | ||
| 抽速m3/h（CFM） | 50HZ | 4(2.3) | 6(3.5) | 12(7) | 24(14) | 36(21) | 48(28) | 60(35) | 90(53) | |
| 60HZ | 4.8(2.8) | 7.2(4.2) | 14.4(8.5) | 28.8(17) | 44(26) | 58(34) | 72(42) | 108(64) | ||
| 极限压力(Pa) | 关气镇 | 分压力 | ≤4×10-2 | |||||||
| 全压力 | ≤4×10-1 | |||||||||
| 开气镇 | 分压力 | 1.33 | ||||||||
| 全压力 | 4 | |||||||||
| 转速(r/min) | 50HZ | 1440 | ||||||||
| 60HZ | 1720 | |||||||||
| 电源(V) | 220/380 | 220/380 | 220/380 | 220/380 | 220/380 | 380 | 380 | 380 | ||
| 电机功率(Kw) | 0.4 | 0.4 | 0.4 | 0.75 | 0.75 | 1.5 | 3 | 3 | ||
| 进气口口径（DN）（mm） | KF-25 | KF-25 | KF-25 | KF-25 | KF-25/40 | KF-40 | KF-40 | KF-40 | ||
| 出气口口径（DN）（mm） | KF-25 | KF-25 | KF-25 | KF-25 | KF-25 | KF-40 | KF-40 | KF-40 | ||
| 噪音(dBA) | 58 | 58 | 58 | 58 | 58 | 58 | 58 | 58 | ||
| 容油量 (L) | 0.9 | 0.9 | 1.2 | 2.0 | 2.2 | 4.0 | 5.0 | 5.5 | ||
| 泵油温升（℃） | ≯45 | |||||||||
| 外形尺寸(mm) | 481×162×254 | 481×162×254 | 505×162×254 | 530×195×280 | 560×195×280 | 685×240×348 | 745×255×420 | 805×275×450 | ||
| 毛重/净重(Kg) | 23/21 | 24/22 | 27/25 | 40/38 | 48/46 | 68/60 | 90/80 | 95/90 | ||
抽气速率曲线
安装尺寸
外形尺寸安装图
| 型号 | A | B | C | D | E | F | G | H | I | J | K |
| DVP-4 | 481 | 270 | 68 | 247 | 254 | 37 | 195 | 30 | 31 | 110 | 162 |
| DVP-6 | 481 | 270 | 68 | 247 | 254 | 37 | 195 | 30 | 31 | 110 | 162 |
| DVP-12 | 505 | 270 | 88 | 247 | 254 | 37 | 195 | 30 | 31 | 110 | 162 |
| DVP-24 | 530 | 270 | 105 | 272 | 280 | 45 | 225 | 35 | 40 | 130 | 195 |
| DVP-36 | 560 | 270 | 135 | 272 | 280 | 45 | 255 | 35 | 40 | 130 | 195 |
| DVP-48 | 685 | 450 | 170 | 340 | 348 | 80 | 285 | 45 | 50 | 155 | 240 |
| DVP-60 | 745 | 480 | 220 | 410 | 420 | 95 | 300 | 45 | 50 | 170 | 255 |
| DVP-90 | 800 | 480 | 220 | 410 | 450 | 95 | 300 | 45 | 50 | 170 | 300 |
特点：
·较强的耐水蒸气能力
·配有特殊气镇阀，加速抽除蒸汽而不致污染油质
·维修率很低，使用寿命长
·不漏油，油雾排放量很低
·油腔及关键部件可以做防腐涂层处理
·恒定的压力油循环供油系统保护
·出气口增加滤网结构，大大减少油雾散发
·全新的条形油位显示，便于液面和油状态的观察
·操作简单安全
主要应用，1、实验室，化验室抽气泵，2、真空机组的前级泵3、配套厂抽抽真空泵之用。
